Unsere rTrak-Hörner werden eingesetzt, wenn eine breite horizontale Abdeckung konstruktiv gewünscht ist.
Die radiale Geometrie verteilt die Schallenergie bevorzugt in der horizontalen Ebene und ermöglicht so die Abdeckung größerer Hörzonen oder mehrerer Hörpositionen – ohne zusätzliche Vanes, Diffusoren oder komplexe CD-Strukturen.
rTrak-Hörner sind für Anwendungen konzipiert, bei denen mehrere Hörpositionen oder größere Abhörbereiche gleichmäßig versorgt werden sollen.
Typische Einsatzbereiche:
-
Systeme mit breiter horizontaler Abdeckung
-
Anwendungen mit mehreren Hörplätzen nebeneinander
-
Setups mit größerem Hörabstand
-
Projekte, bei denen gleichmäßige horizontale Energieverteilung wichtiger ist als enge Achs-Direktivität
rTrak ist damit klar von rotationssymmetrischen Tractrix-Profilen abgegrenzt, deren Schwerpunkt auf stärkerer Bündelung und Achs-Direktheit liegt.
-
CNC-präzise gefertigt
-
Hoher Wirkungsgrad, auch mit kleinen Verstärkern
-
Flexible Treiber-Anschlussoptionen
-
OEM-Konfiguration möglich.
- Verschiedene horizontale Abstrahlwinkel möglich.
Akustik & Geometrie

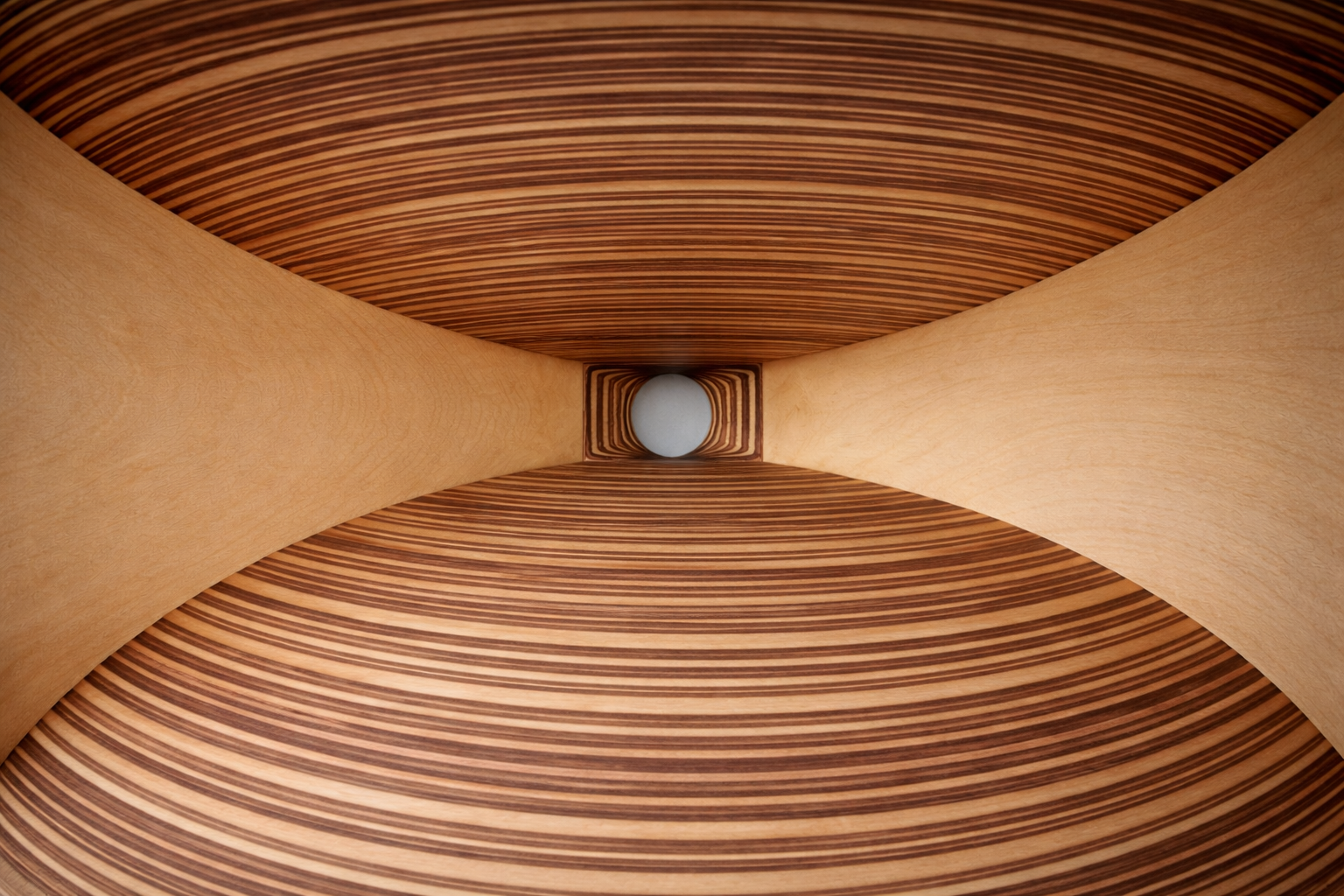

Die radiale Horngeometrie von rTrak ist so ausgelegt, dass sich die Schallenergie in der horizontalen Ebene freier ausbreiten kann als bei rotationssymmetrischen Profilen.
Dadurch entstehen:
-
breitere horizontale Abstrahlwinkel im relevanten Übertragungsbereich
-
eine gleichmäßigere Versorgung seitlich versetzter Hörpositionen
-
weniger ausgeprägte „Sweetspot-Fixierung“
rTrak verfolgt bewusst keinen Constant-Directivity-Ansatz.
Der Abstrahlwinkel bleibt nicht über das gesamte Frequenzband konstant, sondern folgt einer praxisnahen, frequenzabhängigen Richtwirkung, die konstruktiv einfach, robust und effizient realisierbar ist.
Material & Fertigung
-
CNC-gefräst aus Buche- oder Birke-Multiplex. Vollholz nach Absprache.
-
Mechanisch ruhige Wandstruktur, hohe innere Dämpfung.
-
Reproduzierbarkeit für Serien und OEM-Projekte.
-
manuelle Nachkontrolle und Oberflächenfinish.
Integration & Anschluss

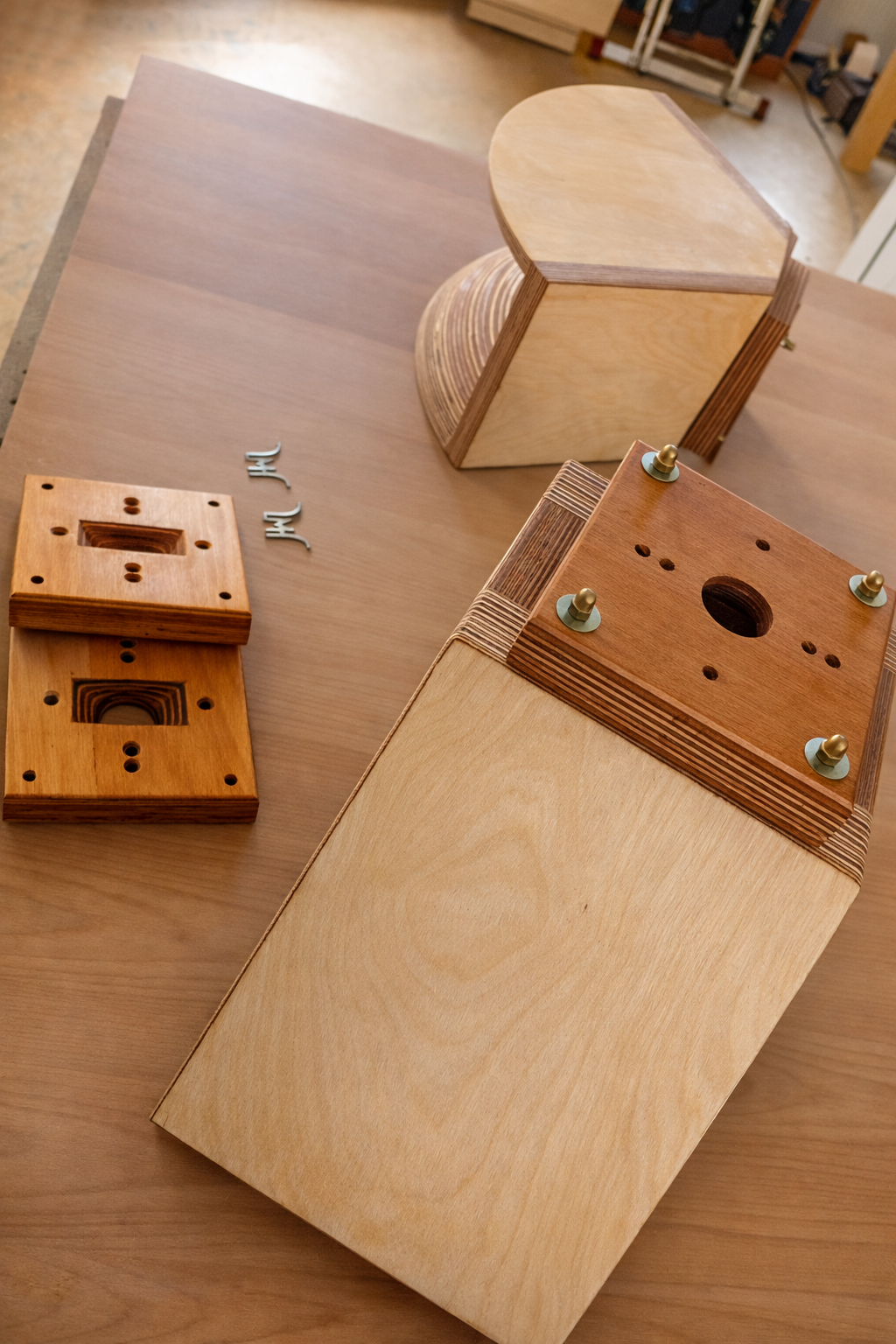

Die Treiberanbindung erfolgt über eine integrierte, saubere Adaptergeometrie, die einen gleichmäßigen Übergang vom Treiber in das Horn sicherstellt.
Anschlussoptionen (modellabhängig):
-
1″
-
1,5″
-
2″
Projektabhängige Sonderlösungen sind nach technischer Prüfung möglich.
Hölzer & Oberflächen
Konstruktionsholz
sTrak-Hörner basieren auf formstabilem Buche- oder Birke-Multiplex.
Dieses Material bietet eine gleichmäßige Dichte, hohe Maßhaltigkeit und sehr gute mechanische Dämpfung – entscheidend für einen ruhigen Hornkörper ohne unerwünschte Eigenresonanzen.
Multiplex ist bei rotationssymmetrischen Hörnern konstruktiv überlegen, da es Spannungen kontrolliert aufnimmt und auch bei wechselnden klimatischen Bedingungen dauerhaft formstabil bleibt.
Vollholz ist projektbezogen jederzeit möglich. Hierfür haben wir über Jahre ein spezielles Bezugsnetzwerk aufgebaut um höchste Qualität zu gewärleisten.
Oberfläche & Finish
-
Hartwachsöl (Standard)
Offenporig, ehrlich, akustisch unkritisch -
Beize (optional)
Farbige Akzentuierung bei erhaltener Holzstruktur -
Lackierung (auf Wunsch)
Nur bei klarer Projektanforderung
Keine Folien.
Keine Furnier-Simulation.
Kein industrielles Oberflächen-Make-up.
Oberfläche ist bei LMH Teil der Konstruktion – nicht Dekoration.
Größen
Unsere eTrak Hörner sind mit einem Munddurchmesser von 20cm bis zu 120cm erhältlich. Sonderanfertigungen jederzeit möglich.
rTrak – verfügbare Größen & technische Eckdaten
rTrak-Hörner werden über den Cutoff (Cf) klassifiziert.
Der Cutoff ist ein konstruktiver Richtwert für die untere Grenzfrequenz des Horns.
Als praxisnahe Orientierung gilt:
Die Übergangsfrequenz sollte oberhalb von ca. 1,5 × Cf liegen, abhängig von Treiber und Filterflanke.
Technische Übersicht
| Version (Cf) | Breite ca. | Höhe ca. | Tiefe ca. | Gewicht ca. |
|---|---|---|---|---|
| 140 Hz | 105 cm | 35 cm | 71 cm | 46 kg |
| 170 Hz | 95 cm | 30 cm | 62 cm | 38 kg |
| 200 Hz | 80 cm | 30 cm | 54 cm | 22 kg |
| 300 Hz | 60 cm | 23,5 cm | 46 cm | 16 kg |
| 400 Hz | 50 cm | 23,5 cm | 38 cm | 11 kg |
| 500 Hz | 40 cm | 17,5 cm | 30 cm | 8 kg |
| 600 Hz | 30 cm | 16,5 cm | 23 cm | 4,5 kg |
| 750 Hz | 25 cm | 15 cm | 18 cm | 3 kg |
| 1000 Hz | 20 cm | 15 cm | 15 cm | 2 kg |
